借助公共道路和地图视野，来到合肥新淮大道靠近长鑫南路一带。面前是一条双向柏油路，路面比普通城市支路宽出一截，两侧没有商铺门面，也没有住宅楼入口。路边是一段连续围墙，墙内露出一座大型长方体灰色建筑的侧面轮廓，墙面上没有普通建筑常见的窗户和店铺展示面。沿着公共道路的视野，偶尔能看到厢式货车从路上转向围墙开口的方向，也有通勤车辆沿路驶过。
这段话在回答一个问题：什么样的建筑需要用连续围墙围起来、不设置临街展示面、上下班靠通勤车辆、送货靠货车？
答案在围墙内侧。这是一座晶圆厂（fab），也就是把硅片加工成芯片的高洁净度连续生产工厂。晶圆厂的核心生产区要求恒温恒湿的无尘环境，外墙上不需要开设可开关的窗户。物流车而非私家车为主、选址远离闹市商业区，是因为它不需要向路人展示自己，只和原材料供应商、设备厂商和下游客户发生关系。围墙是半导体制造的空间语法，不是一种安保姿态。这段话也是这条规则的自我说明：工厂的第一条信息来自它不让你进去这件事本身。
先读围墙：运行中工厂的第一层信息是不可进入
借助公共道路视野首先注意到的是这座工厂不可进入，这是运行中晶圆厂的空间逻辑，不是门禁严不严格的问题。围墙和厂房之间会保留一段退界，用于车辆通行和设备周转。你在现场能看到的围墙内侧、围墙到厂房之间的硬化和绿地空间，都属于这个缓冲区域。
围墙内侧的东西才是这座工厂的价值所在：无尘洁净室、光刻机、刻蚀设备、沉积设备，以及连续运转的产线。但这些东西从围墙外全部不可见。从公共道路上能读到的，只有边界本身。这段围墙告诉你：长鑫是一座正在连续生产的制造工厂，不是写字楼、学校或博物馆。
读边界这件事本身，就是读一座晶圆厂最诚实的现场信息。工厂没有在围墙上设置展示橱窗、导览牌或参观入口，这种"什么都没有"的状态恰恰是半导体工厂与城市之间的真实关系：它不需要被公众看见，它的产出通过物流货车而不是访客通道与外界交换。
再看体量：一座 DRAM 工厂需要多少土地

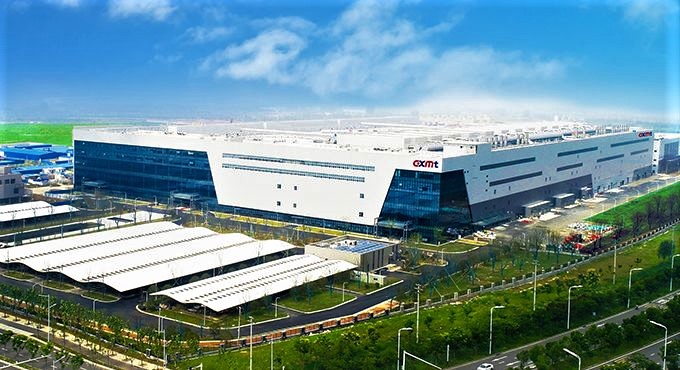

借助公共道路或者打开手机地图看卫星图，主厂房的体量会越来越清楚。这是一座极为规整的长方体工业建筑，覆盖面积很大。整座建筑没有装饰性的线条或挑檐，外立面由同一种灰色金属板材连续覆盖。从卫星图还能看到厂区边界如何与周边道路网衔接：工厂占据完整的一个或多个街区，道路沿厂区外围走，不穿越厂区内部。厂区退界和周边路网的规划尺度比地面观察更清晰，因为你在卫星图上同时看到的是整片用地的轮廓和它被道路切割的方式，而不是某一段围墙或某一个入口。
这座建筑只为容纳一条DRAM生产线而建，不打算给人看。DRAM 是动态随机存取存储器的缩写，一种在电脑、手机和平板里担任临时内存的芯片。你打开一个 App，它就被从闪存加载到 DRAM 里运行，因为 DRAM 的读写速度比闪存快得多。手机标注的 8GB、12GB 运存指的就是 DRAM 容量。但 DRAM 断电后数据会消失，所以它只做运行时暂存，不做长期存储。
长鑫存储（CXMT）是生产这类芯片的公司。按官网自述，它创立于 2016 年，总部在合肥，是一家一体化存储器制造公司。这种模式在行业里叫IDM，也就是 Integrated Device Manufacturer，设计、制造、销售一体的芯片公司。普通芯片公司只做设计，把生产外包给代工厂。IDM 则把设计和制造放在同一家公司里，好处是设计和工艺能紧密配合，代价是前期投入极高。一座晶圆厂从建厂到量产，资金投入在数十亿到上百亿美元量级。
长鑫官网列出的产品线覆盖 DDR4、DDR5、LPDDR4X、LPDDR5、LPDDR5X 等几类。DDR（双倍数据速率）和 LPDDR（低功耗双倍数据速率）可以理解为 DRAM 芯片的两条产品分支。DDR 主要进台式机、笔记本和服务器，强调高带宽和容量。LPDDR 主要进手机和平板，强调低功耗。二者是同一种存储技术在两个功耗需求方向上的分化。
六年建设节奏
长鑫官网的发展历程把合肥基地从项目诞生到二期封顶的节奏压缩在六年里。2016 年合肥 DRAM 基地一期项目诞生。2017 年 3 月开工建设。2018 年 1 月一期厂房建设完成并开始设备搬入，厂房主体只用十个月就完成了。2018 年 7 月验证投片，试产 8Gb DDR4 工程样品。8Gb 在这里指一颗芯片的存储容量为 8 Gigabit，等于 1 Gigabyte。2019 年 9 月这款 8Gb DDR4 芯片在世界制造业大会上亮相。2019 年 11 月获得首笔订单。2022 年 6 月合肥 DRAM 项目二期主厂房封顶。
这套节奏里有一个关键顺序：厂房先盖好，再搬入设备，再做验证投片，然后才有产品发布和订单。晶圆厂的产线必须在产品投产前全部就位，因为制造芯片的设备需要安装在已经验收的洁净室里。2018 年 1 月厂房完成，2018 年 7 月就验证投片，中间隔了六个月。设备搬入和安装调试的速度非常紧凑。这个节奏本身就是半导体产业的一个特征：高前期投入、建设周期长、投片节奏紧。
物流和通勤：一座工厂如何带动一片新区
借助公共道路视野观察车流，可以看到另一类现场证据。往厂区方向转的车辆里，大型厢式货车占了相当比例。进出厂区的通勤车辆和私家车在不同时段有不同的密度。
CXMT 的 LinkedIn 页面提到大约 60% 的员工从事研发和工程改进。这和晶圆厂的典型人员结构一致：它需要工艺工程师、设备工程师和良率工程师，不依赖大量流水线操作工。高技术员工通勤依靠班车而非个人驾车，因为园区在合肥空港和经开区方向，远离传统老城中心，公交覆盖密度低。
打开手机地图往远处拉，能看到空港新城和合肥经开区的大量新建住宅区。这些新住宅区的地图和道路可达性，以及周边配套的形成，本身就是产业带动城市发展的一个剖面。把地图比例缩小，厂区、机场、高速公路和在建道路的关系也会浮现出来。晶圆厂依赖机场作为进出口货运通道，所以选址靠近空港方向而非老城区，这是产业物流的硬约束。一座晶圆厂落地，不仅要求土地、供电、供水和稳定路网，还要求周边有员工居住、教育和日常生活的空间。长鑫选址在合肥空港方向而不是老城区，本身就说明了晶圆厂对土地面积和扩展余地的特殊要求。一块平坦、可扩建的地块，加上离机场近的国际货运通道，加上周边能规划居住配套的整片新区，这才是半导体工厂选中一片地的真实逻辑。新淮大道周边的路网留白和在建小区，就是把一座工厂连带一座新城一同落地的现场证据。
围栏里看不见什么
围墙以内的事，站在新淮大道上看不到。看不到的东西里最重要的一个是工艺节点，也就是芯片上晶体管的尺寸。行业资料描述 CXMT 早期产品时，常用19nm 级这个说法。19nm 级指芯片上最小线宽在 19 纳米左右。节点越小，单个晶圆上能切出的芯片越多，单颗成本越低。但节点数字从围墙外不可能验证。
另一个看不见的是晶圆的尺寸。行业里说到产能时常用"12 英寸晶圆"作为口径，12 英寸（约 300 毫米）指硅片的直径。一片 12 英寸晶圆能切出几百到上千颗 DRAM 芯片，具体数量取决于工艺节点和芯片尺寸。之所以需要这种口径，是因为晶圆厂的价值是按同样尺寸的硅片能产出多少颗良品芯片来衡量的，不是按栋算的。这些数字在围栏外都无法确认，但知道它们的存在本身就说明了这座工厂的计量体系：它是一台连续运行的制造设备，用晶圆片数和良品率计算一切。
另一层看不见的是 Qimonda（奇梦达）相关的专利和经验。奇梦达是德国英飞凌拆分出来的 DRAM 公司，2009 年破产。行业分析中常用它的技术来源来解释 CXMT 早期 DRAM 工艺的起点。需要说明一点：这些是行业分析的说法，站在围墙外无法独立核实。把它写进来，是为了说明一个矛盾，不是为了重复某个叙事：这座工厂最有价值的信息全部在围栏以内，从公共道路上能确认的只有工厂的存在、运转和物流通勤活动。
把长鑫放回合肥视角
长鑫不是合肥唯一的重大产业装置。京东方 BOE 的显示面板基地、联宝科技的笔记本制造、蔚来的新能源汽车工厂，以及科学岛上的托卡马克装置和中科大的量子研究设施，都在合肥周边分布。它们共享一个特征：国家层面需要补全的技术方向，加上合肥提供的土地、国资、产业园区和基础设施，加上从零到一的长期建设节奏。差异在于这些装置的公众可及程度不同。科学岛对预约访客开放，中科大校园有限开放，而运行中的 DRAM 晶圆厂在封闭性上是最彻底的一类。对于没有预约渠道的散客来说，它没有展厅，不设参观通道。这种封闭程度本身说明 DRAM 制造的特殊性，它是存储芯片里市场规模最大、技术门槛最高、专利壁垒最复杂的领域之一。
正因为如此，从围墙外读它，读到的是半导体补全任务在合肥的一个物理坐标：它落在哪条路，占了多少地，周边配了哪些住宅和交通，用了多长时间从开工走到封顶。读一座从外部读的工厂，本身就是读一个城市如何承接一项它从未做过的制造任务。
在现场带几个问题去看
第一，借助公共道路视野，先看这条路本身的特征。 这条路比普通城市支路宽多少？路边有什么，没有什么？道路的宽度和路面状况，能帮你推断这条路主要服务谁？
第二，看围墙和厂房之间的距离。 围墙和厂房之间大约有多宽？这段空地上铺了什么？这段距离在设计上是做什么用的？
第三，观察路上跑的车。 你看到多少货车、多少通勤车辆、多少私家车？不同时间的车种比例有没有变化？这些车辆的构成说明了这座工厂的哪种运转模式？
第四，打开手机地图，看看厂区周边的土地利用。 周围是居民区、商业区还是农田？路网的密度和方向和厂区边界有什么关系？这份地图资料放在一起说明了什么？
第五，试着列出厂区里哪些东西是你从围栏外可以确定的，哪些只能推测，哪些完全无法知道。 这种可见边界加上不可见生产的读法，和你在城市里读学校、博物馆、写字楼的方式有什么不同？
