Hālawa 山谷在 Honolulu 市中心西北约 8 公里，是 Oʻahu 岛上从 Koʻolau 山脚通往 Pearl Harbor 的天然通道。不需要进入军事或水源设施，只需站在能看见 Red Hill 山脊的公共道路旁，或者打开 Oʻahu 地图看 H-3 高速公路从山谷中穿过。地面只有树丛、输电线、公路和军事围栏，看起来就是一片普通的山谷模样，没有任何标识提示脚下埋着什么。但EPA 对 Red Hill 设施的说明里写着一组数据：这个山体下方是美军在太平洋最大的地下燃油储存系统，20 个钢衬储油罐，总容量 2.5 亿加仑，每个罐直径约 30 米、高约 76 米，通过约 4 公里长的隧道管线连接到 Pearl Harbor。整个设施被 30 多米厚的岩层覆盖，地面什么都看不见，因为它被有意建在山体内部。围栏把地表空间隔成军事区和公共区，但围栏下方的地下含水层不分边界，它同时覆盖了两侧的地下空间，阻止人但不阻止水。同一片含水层分布着 Red Hill Shaft、Navy Aiea Hālawa Shaft 和 BWS Hālawa Shaft 等多个水源。燃油与饮用水之间的最短路径，不是地面上的道路距离，而是岩层厚度加上地下水从一处流到另一处的距离。
储油罐的尺度只有通过图片才能感知
一组数字容易抽象，一张授权图片可以补上缺口。
穿着防护服的人员站在罐底，头顶 76 米高的钢壁一直延伸到顶部照明灯附近。单个 tank 相当于一栋 25 层高的楼水平躺进山体，直径约 30 米，底部面积接近一个标准篮球场。20 个 tank 按两组平行排列，每排十个，通过一条约 4 公里的主隧道连接到 Pearl Harbor 加油码头。tank、隧道、码头和管线加在一起，组成一整套独立于地面建筑的燃料转运网络。Tank 被覆盖在 30 多米厚的岩层下方，建造时先开挖山体、用钢板衬砌内部空间、再恢复岩层到 tank 上方。选择山体建造方式是因为太平洋战争中的空中侦察使地面储油设施过于脆弱，山体提供天然防护，免受空袭威胁。战后这个设计被继续使用，设施从 1943 年一直运作到 2024 年，是美国最大的地下燃油储存设施。
EPA 2025 年饮用水情况说明记录了关键转折：2021 年 11 月底，jet fuel 从设施泄漏，污染了 Red Hill 饮用水井，进入 JBPHH 和 Aliamanu Military Reservation 的公共供水系统，约 93,000 名消费者受影响。泄漏的直接后果包括居民报告自来水有燃油味和恶心症状，Navy 向受影响家庭提供瓶装水和临时住房。一条完整的时间线从 1943 年延续到 2024 年，包含了八十年的军事后勤和一次泄漏。泄漏把军事后勤设施的内部问题，通过地下含水层的连通，直接送进了居民饮用水中。
四个不同的对象，一套共享的含水层
导致用水受影响的不是储油罐本身，而是漏出的燃料通过岩层进入地下水源。要读这套关系，先分清四者。它们经常被混为一谈，但 DOH 和 BWS 的文件做了明确区分。
Red Hill Bulk Fuel Storage Facility 是储存军用燃料的 20 个 tank 和隧道管线系统。它不抽水。
Red Hill Shaft 是 Navy/JBPHH 的饮用水水源，2021 年直接受泄漏影响，也是后来Red Hill Shaft Recovery and Monitoring Plan的核心对象。
Navy Aiea Hālawa Shaft 是另一个 Navy 系统的水源。Hawaiʻi DOH 在 2021 年 12 月的通报说，该 shaft 的抽水样本中检出柴油，含量超过饮用水限值的两倍以上。DOH 同时强调，Navy Aiea Hālawa Shaft 和BWS Hālawa Shaft是两套不同的水系统，由 Navy 和 BWS 独立运营。BWS 的 shaft 位于 Navy shaft 东北约 2.4 公里。
BWS Hālawa Shaft 是市民供水设施。DOH 和 BWS 都未通报该 shaft 检出污染，但 BWS 在事件发生后主动停用了 Hālawa Shaft 和邻近的 ʻAiea Well、Hālawa Well 等水源作为预防性保护。在 BWS 早期简报中，靠近 Red Hill 最近的五个 BWS 水井贡献了平均日产水量约 11.5%，停用任何一个都会在供水网络上产生缺口。
四者分布在同一片山谷区域，从同一套地下含水层取水。一个点出问题，风险不限于那个点。BWS 的预防性停用，本质是在承认水文连通性的前提下做出的决策。
Red Hill Shaft Recovery and Monitoring Plan 正是基于这个前提，由 DOH、DLNR、EPA、Navy 共同制定，发布于 2022 年 1 月。核心方法是通过从 Red Hill Shaft 持续抽水建立一个 capture zone（捕获区），通俗地说就是通过抽水改变地下水流向，把已进入含水层的污染水往处理井方向拉，阻止它向 BWS 水源扩散。抽上来的水经过 GAC（颗粒活性炭）过滤去除燃料成分。计划明确把 BWS 在 Hālawa、ʻAiea、Moanalua 的水源列为附近的 receptors，即需要保护的临近对象。用一个策略性抽水位置在污染区域和 BWS 水源之间建立水力屏障，把 BWS 水源排除在污染路径之外。
岛上没有第二个水源
Oʻahu 的居民饮用水几乎百分之百来自地下含水层。BWS 的公开材料写明，岛上没有大型河流或淡水湖，饮用水只能从地下抽取。这套系统被称为 sole source aquifer，即全岛的主要饮用水源且没有替代选项。含水层一出问题，全岛没有其他水源可以顶上应急。
USGS 对 Oʻahu 地下水系统的长期研究指出，Oʻahu 的地下水储存在火山玄武岩的裂缝和孔隙中。淡水像透镜一样浮在深层咸水上方，这种形态被称为 basal aquifer（基岩含水层）。含水层被地质结构分割成不同的 compartment（隔室），隔室之间通过断裂带和水压梯度连通。对 Red Hill 事件来说，这意味着 tank 泄漏的燃料可以通过含水层影响到几公里之外的 BWS 水源，不依赖任何地面径流或管道，纯粹靠地下水自身的运动扩散。
BWS 的应对也反映着这个地质约束。停用 Hālawa 附近水源后，BWS 需要从更远的源头调配供水，同时加大其他水井的抽水量以维持全市压力平衡。CWRM 的相关提交文件记录了关停决策和后续方案。这不是换个供货商就能解决的问题，而是一个完全依赖单一地下水源的城市面对水源风险时的系统脆弱性。停用一口井不单单是关掉一个阀门，还要重新平衡整个供水网络的产能和压力分布。
关闭是一套长期工程
2022 年 3 月，在泄漏事件发生几个月后，Secretary of Defense 下令排油（defueling）并永久关闭 Red Hill。EPA 2023 年 Administrative Consent Order（行政同意令）对 Navy 和 Defense Logistics Agency 提出了安全排油、设施关闭、地下水整治和 JBPHH 饮用水系统保护的要求。ACO 是法律约束。
排油是关闭的第一步，将 20 个 tank 和全部管线中的燃料移出。这是一项复杂的物流操作，涉及将数百万加仑的 jet fuel 和柴油安全转运到其他储存地点。但 defueling 完成不等于问题的彻底终结。关闭还包含 tank 内部清理、管线冲洗或灌浆填充、地下水抽取、活性炭过滤和长期监测。每一步都需要逐一完成，最终目标不单是清空设施，而是让含水层的风险降至可控水平。

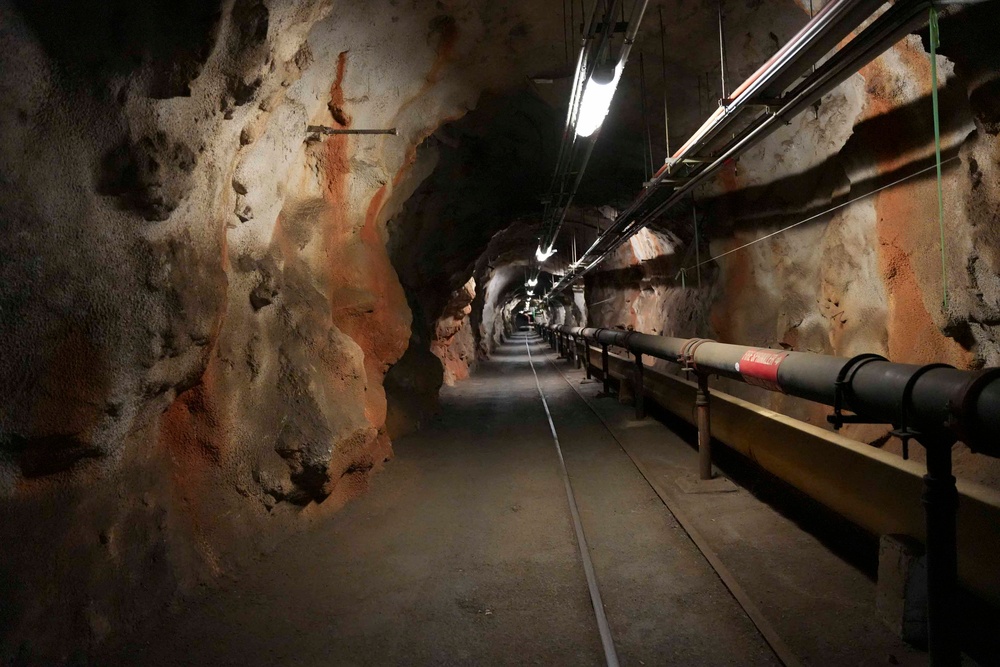

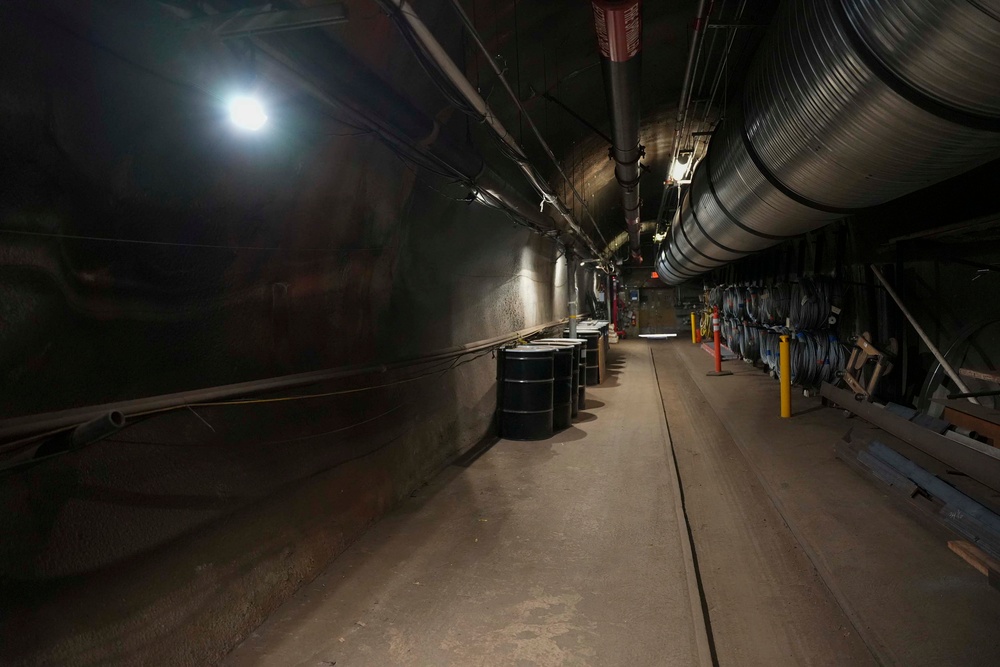

Tank 6 degassing（除气）排出 tank 内残留的燃料蒸汽，使内环境从可燃等级降到安全标准，以便人员可以进入开展清理。排油、除气、清理沉积物、capture zone 抽水、活性炭过滤，每一步都在山体内部执行，是一个持续多年的地下工程。GAO 的成本报告指出费用延伸到 2025 财年之后，预计最终成本、完成时间和地下水恢复效果仍有不确定性。与此同时，EPA 监督下的三年期饮用水监测计划持续运行，DOH 定期发布数据供公众查阅。
受限基础设施的读法
Red Hill 设施和 Hālawa 各水井都不对公众开放。读这个目的地需要从外围和公开资料入手，不需要进入禁区。
从地形开始。找到 Red Hill 山脊的位置，站在公共道路上观察山谷形态。山脊的轮廓和尺度、围栏的位置、门岗的设置，本身就是军事基础设施的存在证据。山谷向西南开口朝向 Pearl Harbor，燃料从 tank 通过隧道运到码头，然后装载到舰船上。这条地下轴线地面上看不到，但它定义了山谷的功能性格。
然后读水井关系。EPA 和 DOH 的公开地图上标记了 Red Hill Shaft、Navy Aiea Hālawa Shaft、BWS Hālawa Shaft 的位置。把这些点与 Red Hill 设施叠在一起看，空间逻辑就清楚了：Red Hill Shaft 离设施最近，是污染的直接入口；Navy Aiea Hālawa Shaft 稍远，仍在同一水文连通范围内；BWS Hālawa Shaft 最远但服务于普通居民。三者的距离差异对应了风险等级和运营责任的分层。
BWS 在 Hālawa 地区的 conservation 展示区（Hālawa Xeriscape Garden）用节水景观向公众传递地下水源保护的信息。标识牌介绍 Oʻahu 的水源来自地下含水层，解释节约用水就是保护地下水。从受限 tank 到节水展示，隔的不是距离，而是保护制度对公众可见度的分级。两种界面面对的是同一个含水层。
最后读授权图片。DVIDS、Wikimedia Commons 和 EPA 图库中的 tank 内部、隧道、通风作业照片是这个目的地的核心现场证据，是普通游客无法独立获得的视觉材料。读者无法进入设施，但通过这些图片可以看见关闭工程的执行状态、tank 的尺度和隧道的工作环境。看第一张图注意人员与罐体的比例，看第二和第三张图注意隧道内的设备布置。每张图回答一个问题：这个不可进入的空间里发生了什么。
三个读法共享一个前提：本文教的是阅读受限基础设施的方法，不是进入受限区域的路线。下次经过 Hālawa Valley 的高速公路时，山脊看起来会不一样。观景不需要靠近设施，而是在头脑里把地形观察、地图数据和授权图片叠在一起，看到地面上不存在的连接关系。
到现场带五个问题
第一，站在山脊附近的公共道路上，你看到什么，什么被遮盖？ 地面只有山脊轮廓、围栏和门岗。山脊内部是 20 个巨型钢罐，Pearl Harbor 在西南方。隧道建立了一条地下轴线，把 tank、shaft 和码头串联在一起，地面上没有这条轴线的任何标记。关键设施不可见不可进入，但它的影响通过含水层连接到了日常生活。
第二，EPA 的 tank 数据和 DVIDS 的图片怎么互相补充？ 直径 30 米、高 76 米是抽象数字，读一遍就过去了。但空 tank 底部人员和 76 米钢壁之间的比例，把数字直接变成可感知的空间。EPA 提供设施的规模和监管背景，DVIDS 图片展示关闭工程的具体执行现场，两者互相验证和补充，比单独看其中任何一样提供的信息更完整。
第三，Navy Aiea Hālawa Shaft 和 BWS Hālawa Shaft 的距离是多少？风险关系是什么？ 约 2.4 公里。这个距离在地面上不远，在地下意味着两套水系统通过同一含水层连通。DOH 强调它们分属不同系统，区分的是运营权，不是水文隔绝。风险在于一处水源的污染不是孤立事件，它通过含水层构成对整个水源网络的威胁。
第四，RHSRMP 的 capture zone 针对什么问题？ 已进入含水层的污染水不会静止，它会随地下水流动持续迁移。capture zone 通过抽水把它拉向处理井，建立一个水力屏障阻止它向 BWS 水源扩展。这说明污染是移动的，需要主动干预，不是等待自然稀释就够了。
第五，Defueling 和 closure 之间差了什么？ 排油使 tank 空了。closure 还需要 tank 内部清理、管线冲洗或灌浆填充、地下水抽取和多年监测。EPA 的 ACO 规定了这些步骤的执行标准和进度要求，GAO 报告指出成本和完成时间仍有不确定性。Red Hill 不是已经解决，而是进入了一个需要持续数年的工程治理阶段。
