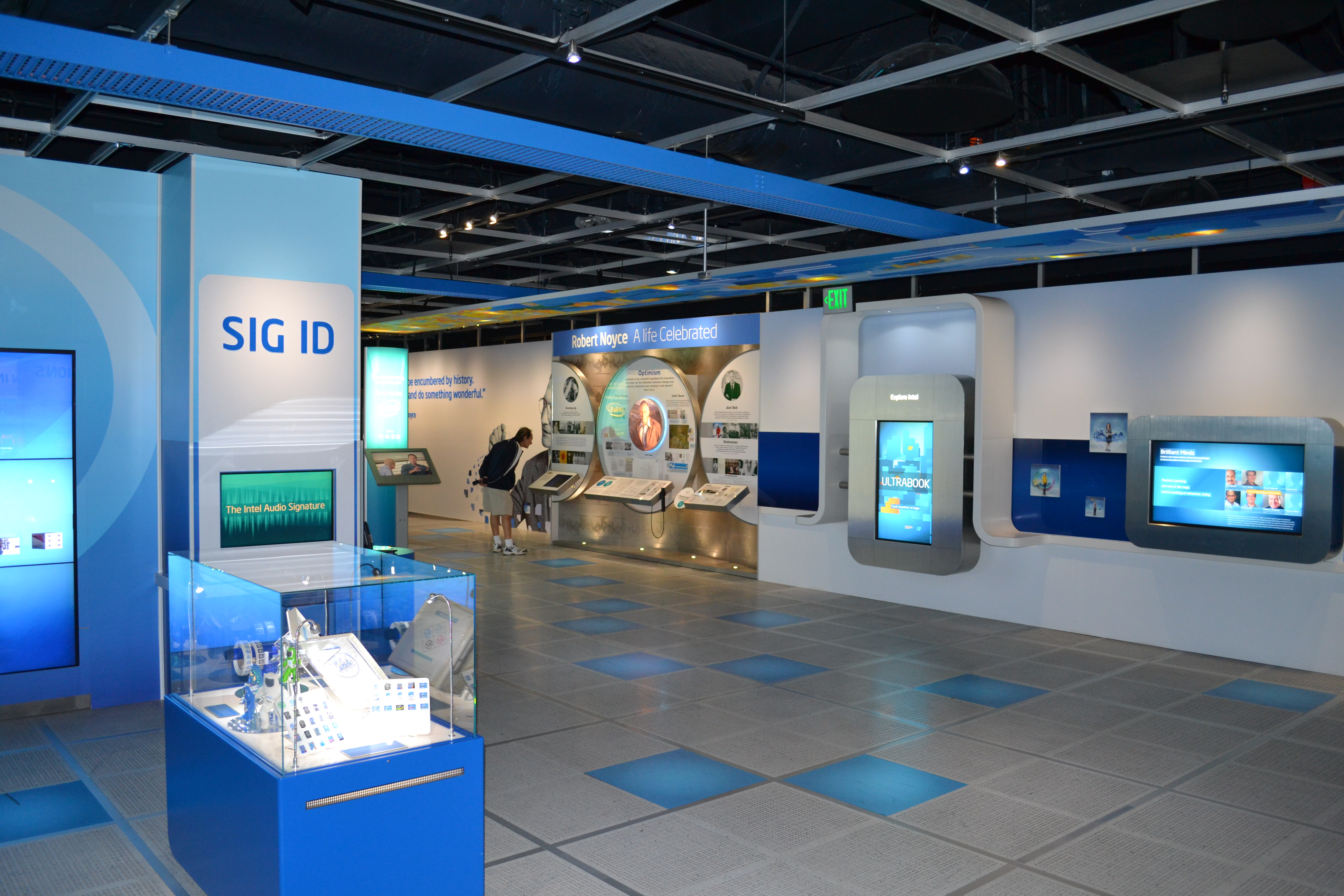

站在 2200 Mission College Blvd 的玻璃幕墙建筑前，入口处有 Intel 的标志和一行低调的说明：这里是 Robert Noyce Building。走进一楼大厅，你面前的是一个 10,000 平方英尺的展馆：Intel Museum。入口不远处有一个独立的玻璃展柜，里面躺着一块指甲盖大小的白色陶瓷片，两侧伸出两排金色引脚。那是 Intel 4004，1971 年世界第一颗商用微处理器，2300 个晶体管，运算能力相当于 1946 年占地 167 平方米的 ENIAC。旁边墙上从这颗芯片开始，逐年标记晶体管数量的增长线，最终跨过数十亿的大关。
这座博物馆是 Intel 写给自己的传记。要理解它，需要把它和另一座博物馆放在一起看：Mountain View 的 Computer History Museum 写了整个行业的通史，Intel Museum 只写一家公司：它自己的芯片、工厂、文化和创始人。两种叙事在同一个早上可以看完，车程相距不到 15 分钟。
芯片如何诞生：一座微型工厂

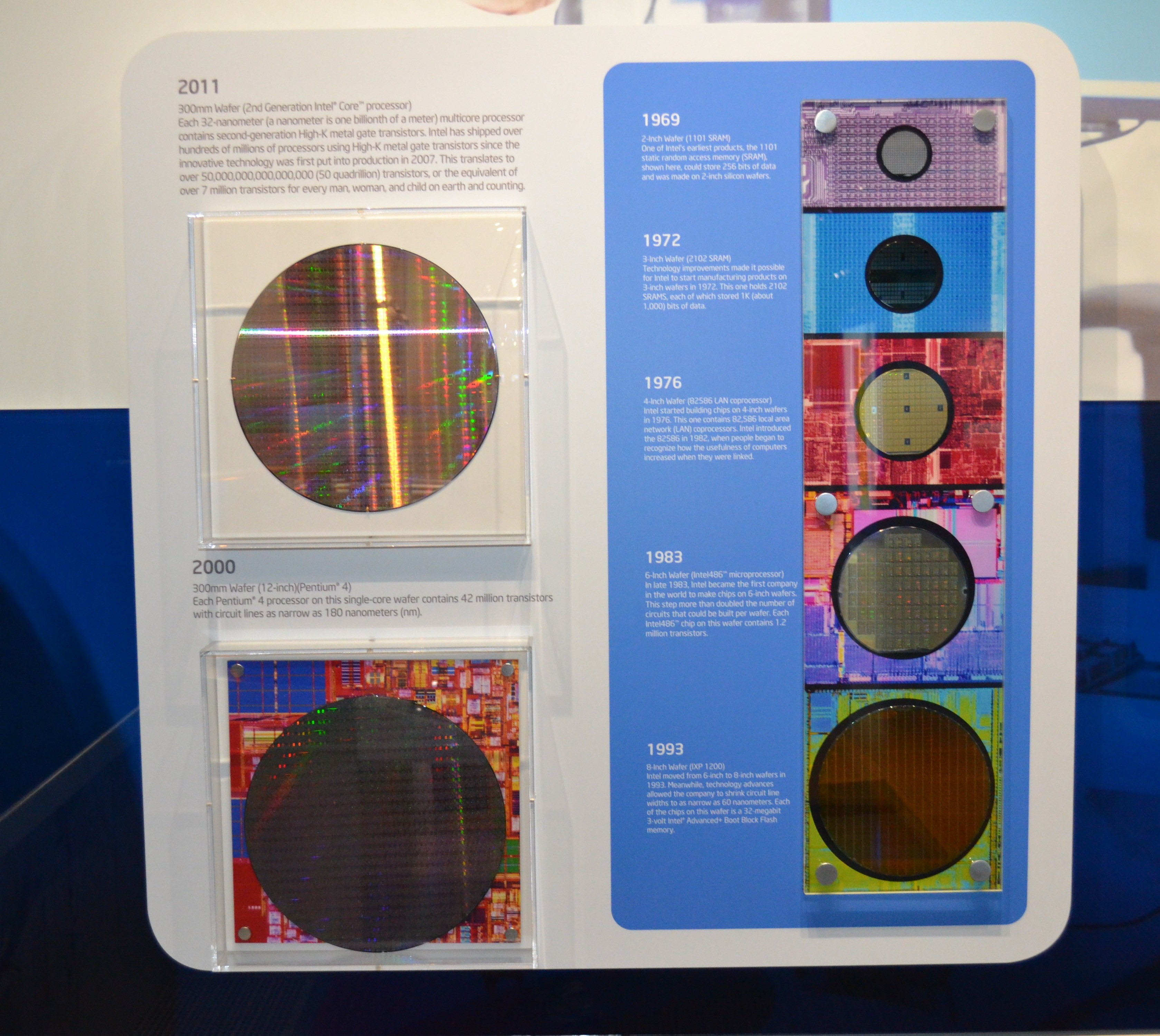

博物馆的主线是"芯片是怎么做的"，这条线把整个展览串联成一间缩微版的半导体工厂。一进门就能看到一根银白色的硅锭：直径 12 英寸、纯度 99.999999% 的单晶硅棒，据称是地球上最纯的人造物质。旁边是按切片厚度排列的晶圆样本，从 1970 年代的 2 英寸逐渐增大到当代的 12 英寸，每一代的尺寸变化本身就是技术进步的直接刻度。
展览的中段复原了一个超净间（clean room）的工作场景。墙上挂着一套完整的白色"兔子服"（bunny suit），这是芯片工厂技术员的日常装扮，从头到脚覆盖全身，只露出眼睛。访客可以试穿这件服装，脚下的穿孔地板模拟了超净间垂直空气循环系统，让微粒从地板排出而不是悬浮在空气中。旁边的大屏幕上实时播放着 Intel 工厂内部的闭路画面：穿着同样服装的技术员在一排排自动化设备之间操作。展示说明牌解释，一座现代化 fab 的建设成本超过 100 亿美元，生产环境中的空气每立方英尺含尘量控制在 1 级（Class 1）标准以下，比医院手术室洁净数百倍。
继续向前走，展览逐一展示芯片制造的几道核心工序：光刻（photolithography）用紫外光在晶圆上刻出电路图案、蚀刻去除多余材料、金属沉积形成导电通路、晶圆测试分选。每个步骤都有对应的设备模型和互动屏幕解释。博物馆把一套通常需要投资 100 亿美元以上的半导体生产线，压缩进了几十米的展示空间。
一条产品线串起半世纪
芯片制造流程之外，展览的另一条主轴是 Intel 的产品历史。从 1971 年的 Intel 4004 开始，4004 旁边的几米展柜陈列着 8080（1974，推动了早期个人计算机 Altair 8800 的诞生）、8086/8088（1978/1979，IBM PC 的心脏）、286、386、486，到 Pentium 系列和当代 Core 处理器。这是一条 50 年不间断的实物链，每颗芯片都可以被触摸和观察。

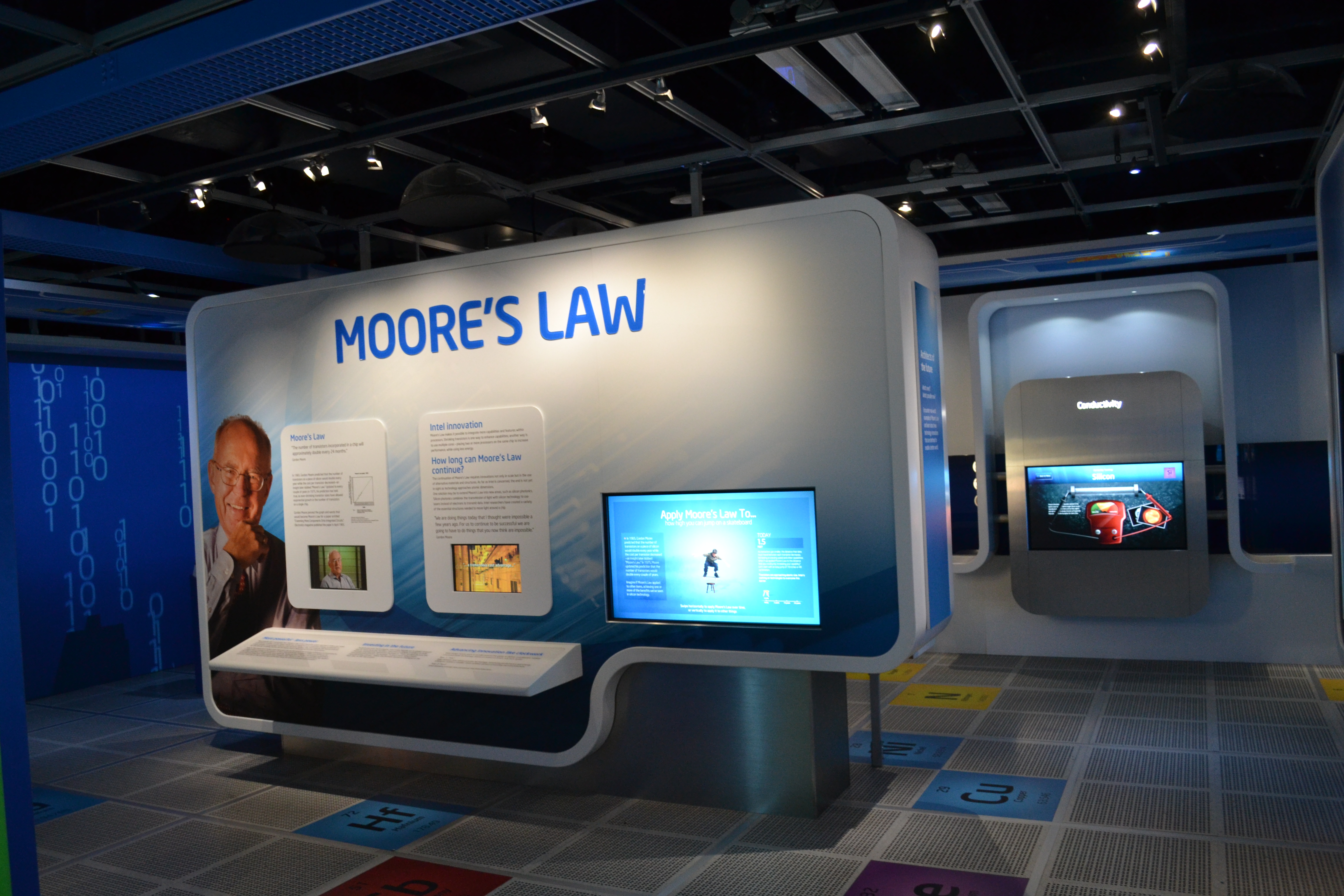

这条产品链的上方是一面 Moore's Law 时间轴墙。Gordon Moore 在 1965 年预测集成电路上的晶体管数量每 18-24 个月翻一番，Intel 在这面墙上用实物和图表证明了这个预测的半世纪准确性。1971 年的 4004 有 2300 个晶体管；2020 年代的高端处理器超过 500 亿个。这面墙是 Moore's Law 最直观的纪念碑：它把一条理论预测变成了可见的物理证据。
Robert Noyce Building 和它背后的地理链条

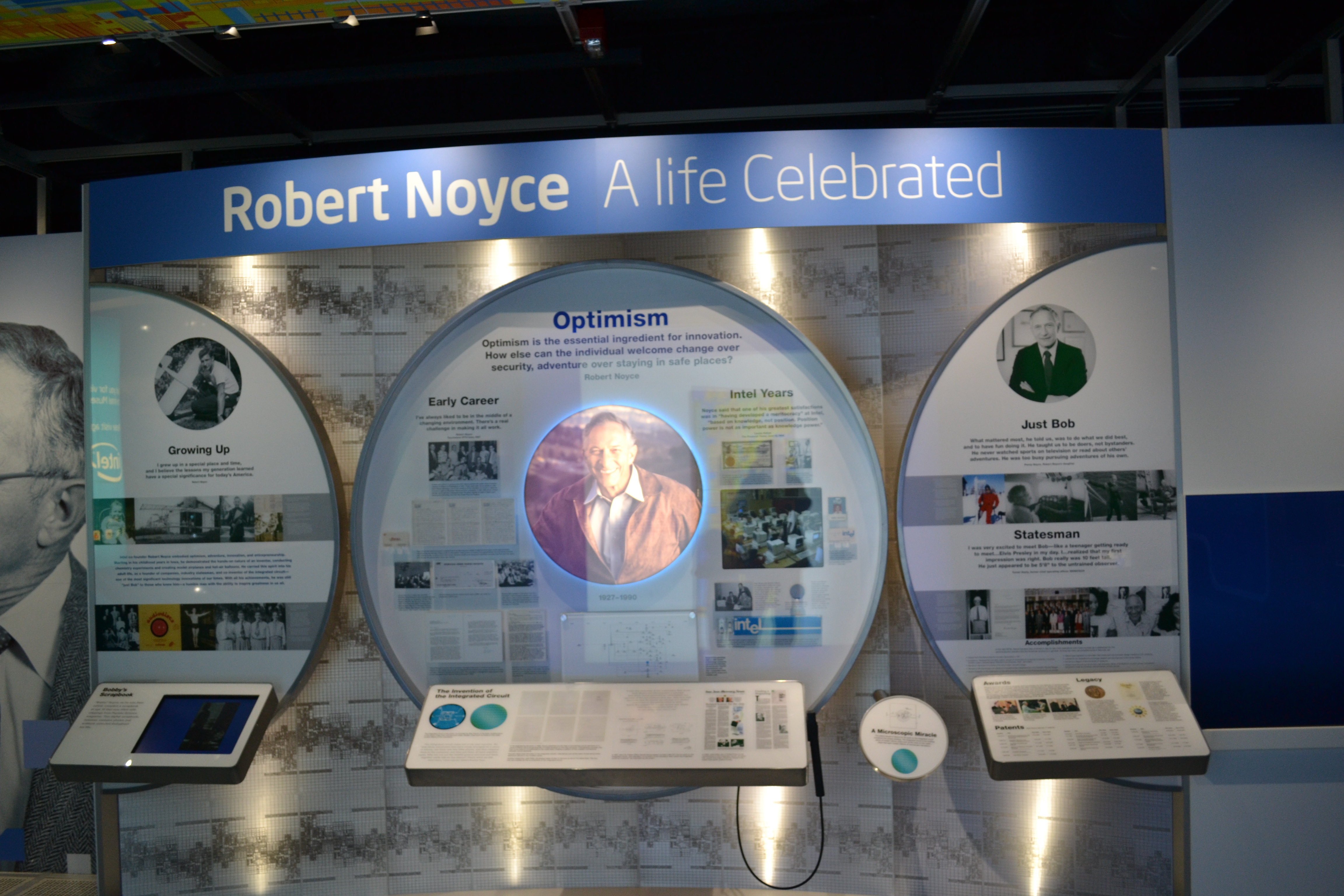

这座建筑以 Robert Noyce 命名，这是理解 Intel Museum 在世界坐标中位置的一把钥匙。Noyce 是集成电路的共同发明人（1959 年与 Jack Kilby 各自独立发明）、Intel 的联合创始人、硅谷最早的技术创业家之一。他在产业界被称为"硅谷市长"。他帮助建立了半导体行业协会、推动了风险投资文化，也几乎是每一个硅谷关键事件的参与者或见证者。
沿着 Mission College Blvd 向西南走几百米，San Tomas Expressway 的另一侧有两栋三角形玻璃建筑：NVIDIA 的 Endeavor 和 Voyager。
Noyce 的故事必须从另一个地址开始讲。1956 年，William Shockley 在 Mountain View 的 San Antonio Road 391 号开设了 Shockley Semiconductor Laboratory。Noyce 是被 Shockley 招来的年轻物理学家之一。1957 年，Noyce 和其他七名 Shockley 的核心员工集体辞职，成立了 Fairchild Semiconductor。这八个人在硅谷的叙事里被称为"叛逆八人帮"（Traitorous Eight）。1968 年，Noyce 和 Gordon Moore 又离开 Fairchild 创立 Intel。Intel Museum 所在的 Robert Noyce Building 就是这条链条的当代终点。从 Shockley（1956，Mountain View）到 Fairchild（1957，Mountain View）到 Intel（1968，Santa Clara），三个地址在三个 km 半径内，浓缩了硅谷半导体产业 20 年的地理移动。
企业自传看见和看不见的东西
Intel Museum 和 Computer History Museum 的差异在于两种叙事逻辑："自己写自己"和"别人写自己"的区别。Computer History Museum 的"Valley of the Heart's Delight"（硅谷原名）展览把 Fairchild、Intel、Apple、Google、Tesla 放在同一张家谱图上，强调产业整体的分裂—生长机制。Intel Museum 则聚焦于 Intel 自己的产品迭代和制造能力，把叙事收敛到"我们的工程师如何一次次突破极限"。
这种叙事选择决定了博物馆能讲什么、不能讲什么。Intel Museum 详细展示了 Intel 4004 的技术细节和 Moore's Law 的精确运行，但用了很少的篇幅讲 Intel 在 1970-2000 年代的垄断地位如何形成、以及 Intel 反垄断案（如 AMD 诉讼和 FTC 调查）的争议。它讲 Noyce 的个人传记、硅谷创业精神和制造的精密性，但不提 Intel 在 21 世纪第二个十年的工艺制程落后。2021 年前后，Intel 最先进的 7nm 制程量产时间被多次推迟，而台积电（TSMC）同期已经量产 5nm 并为 AMD 和 NVIDIA 代工。Intel 的市值从 2020 年的 3000 亿美元左右下降到 2023 年后的不到 2000 亿，同期 NVIDIA 突破 3 万亿。
走出 Intel Museum 的玻璃门，站在 Robert Noyce Building 门前向南看，San Tomas Expressway 方向能看到两栋三角形建筑：NVIDIA 的 Voyager 总部（2022 年启用）。这不是巧合。Intel 博物馆里讲述的是过去 50 年硅谷半导体产业的故事；街对面那座 7.5 亿美元的三角形园区，代表的是同一个产业在 2020 年代的新重心。读者在同一天参观 Intel Museum 和 Computer History Museum（Mountain View，车程 10 分钟）、或者走到街对面看一眼 NVIDIA Voyager，就能用 30 分钟的时间跨度看到半导体产业 50 年的两次权力转移。
但回到博物馆内部。Intel Museum 的价值不在于它提供了"客观"的历史。它的价值在于它是一家仍然存在的公司，愿意把自己的工厂流程和产品历史交给公众查看。不同于已经进入博物馆行业的 Computer History Museum（无需为自己辩护），Intel Museum 是一种活的、有立场的叙事。它在硅谷的核心地段，在 Intel 自己的总部大楼里，以免费入场的方式邀请读者进入一家芯片公司的自我理解。这种叙事本身就是硅谷历史的一部分：它在记录历史的同时，也在参与历史的塑造过程。
现场观察问题
站在 Intel 4004 的展柜前，对比它和旁边的当代处理器的外观差异。除了引脚数量和封装尺寸，你能从哪些细节看出 50 年的技术跨度？展柜的说明文字选择了哪些叙事角度？
在 bunny suit 试穿区前观察其他访客的反应。试穿兔子服这个互动设计想要传达什么信息？它如何影响你对"芯片制造"的理解？
沿着 Moore's Law 时间轴墙从 1971 年走到当代，观察晶体管数量的标记方式。当曲线进入 2000 年代后，墙面的视觉设计是否出现了变化？这说明 Moore's Law 在什么年代遇到了挑战？
比较 Intel Museum 和（如果当天也安排了访问）Computer History Museum 对"硅谷故事"的讲述方式。哪家博物馆提到 Fairchild 和 Traitorous Eight 更多？哪家更多地展示失败产品？这些差异说明了什么？
走出 Intel Museum 后，观察 Robert Noyce Building 周边的产业环境。你能看到 NVIDIA 的三角形建筑吗？留意 Mission College Blvd 上办公园区的品牌标识变化：不同年代的芯片公司标识的位置和大小分别说明了什么？
